MIB（flowmax）流量計（德國）

關于MIB Gmbh:

MIB是一家集開發，生產和銷售測量?jī)x器和液體介質系統解決方案的公司。該公司旗下的flowmax流體測量?jī)x器，在容積測量領域樹立了標桿。

flowmax的產品是基于20多年的新技術開發經驗而研發，主要應用于食品工業，水/廢水處理，化學工業和植物工程等行業。

該產品在多個領域中享有盛名，包括化工，半導體，太陽能電池食品行業及工廠自動化行業。

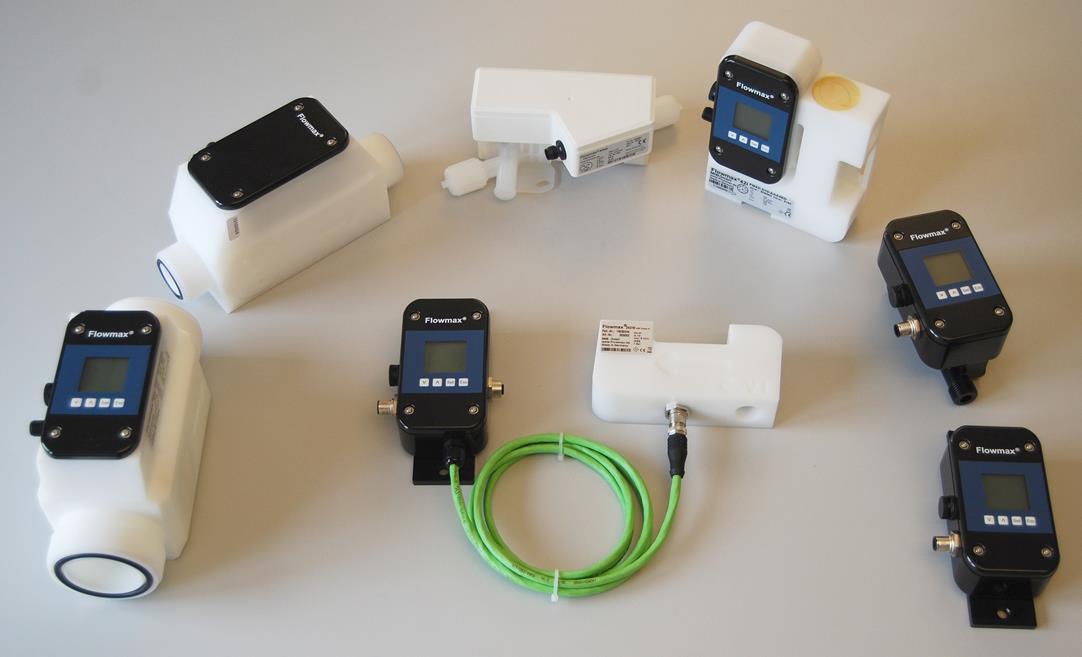

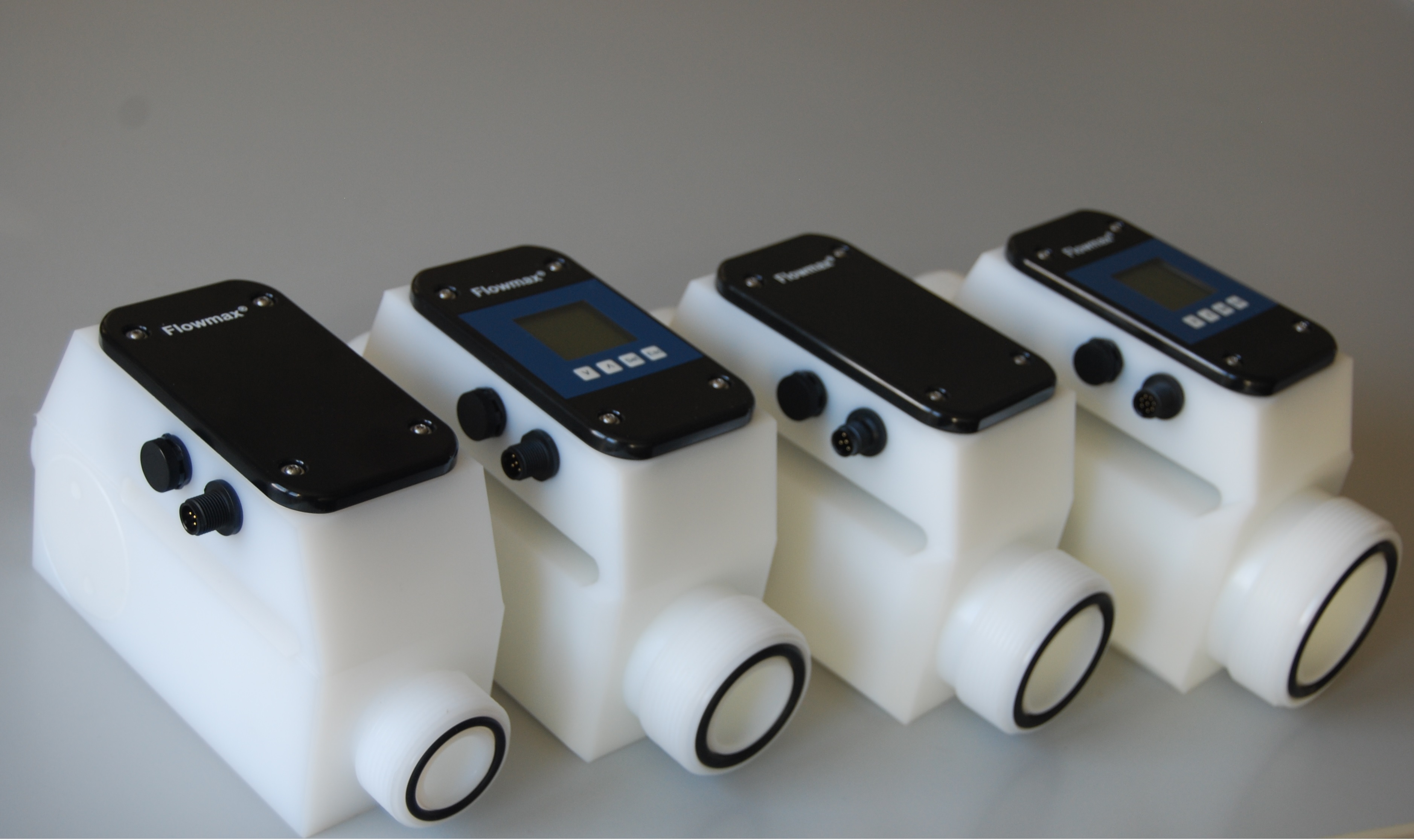

flowmax主要產品全覽：flowmax54i、FM400i、Flowmax 42i、Flowmax 44i

不同尺寸，外殼材料，可帶顯示功能。

Flowmax是一種計算液體體積流量的流量計，非常適用于具有動態過程的濕工藝設備的自動化。

Flowmax沒有任何活動部件，因此沒有磨損問題。 其管道設計使得整個幾何結構上無死角化。

與介質接觸的所有零件均為PFA（新特氟龍），PSU（聚砜），PEHD（聚乙烯）。

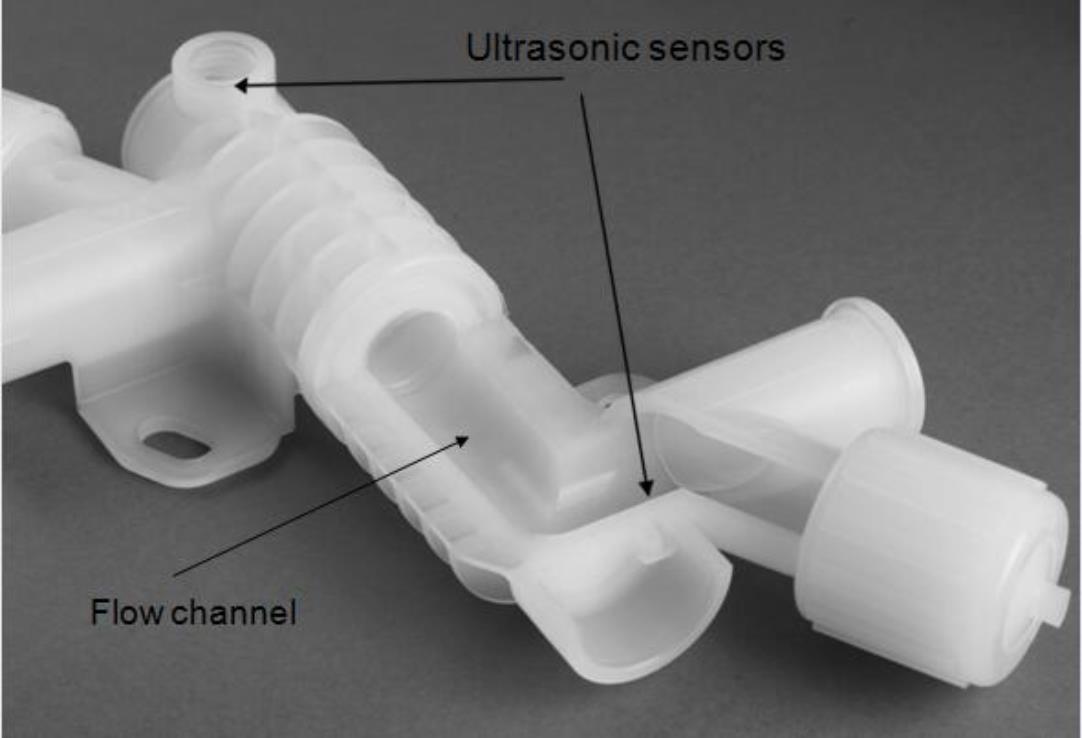

flowmax 400i 通道內部，圖中無光電傳感器

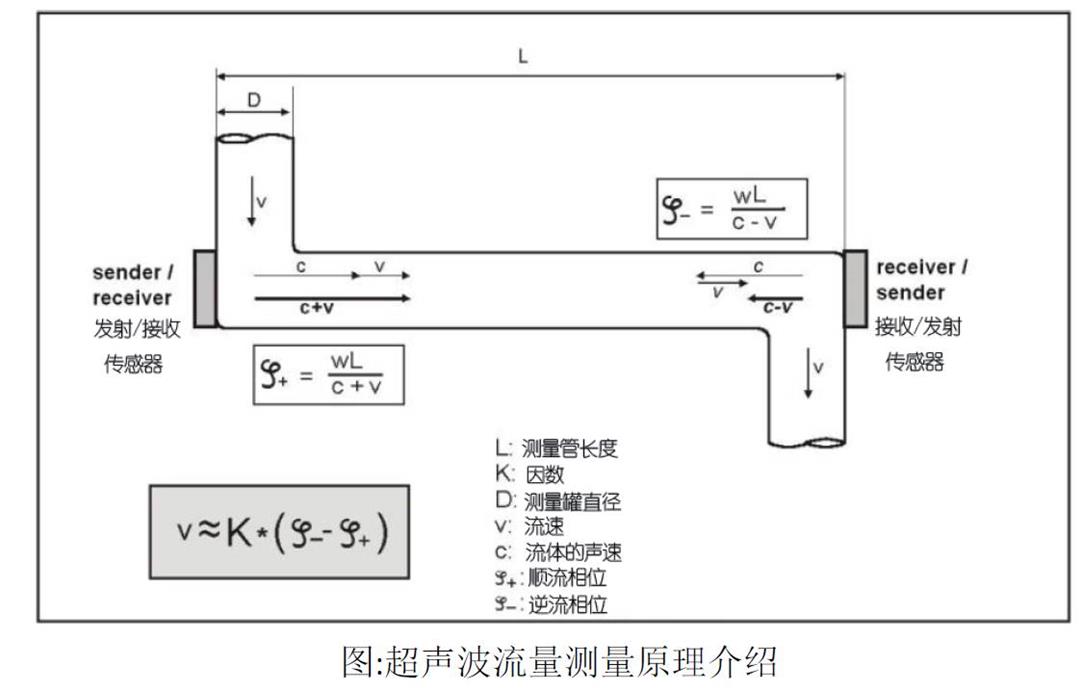

超聲波流量計工作原理：

超聲波流量計基于相位差原理，在管道兩頭安裝有電子裝置，一頭是發射器，另一頭是接收器，當介質流動，通過發射和接收的超聲波會產生相位差。

逆向流動比順向流動要消耗更多的能量，所以兩個傳感器相互裝在相反的位置，一個發射信號，一個接受超聲波信號。

如果介質是靜止不動，兩個傳感器接收的超聲波信號都是相同的相位，沒有相位差。

當介質流動時就會產生相移，逆流和順流測量的相位是不同的。這個相位差和流速直接成比例的。通過測量流速和管道的尺寸就可以確定流量大小。

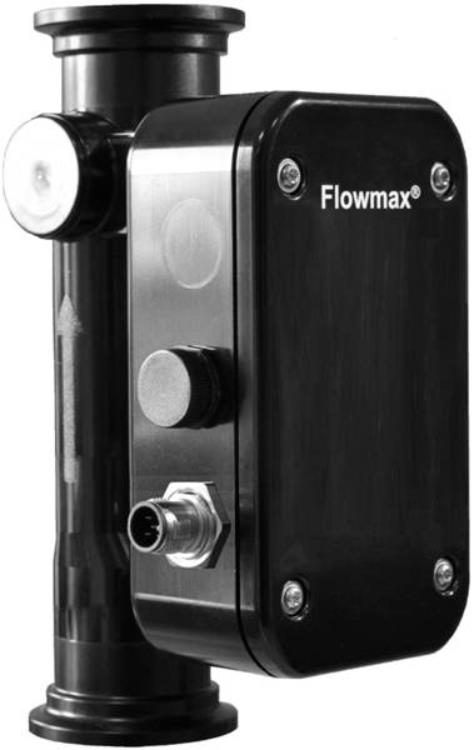

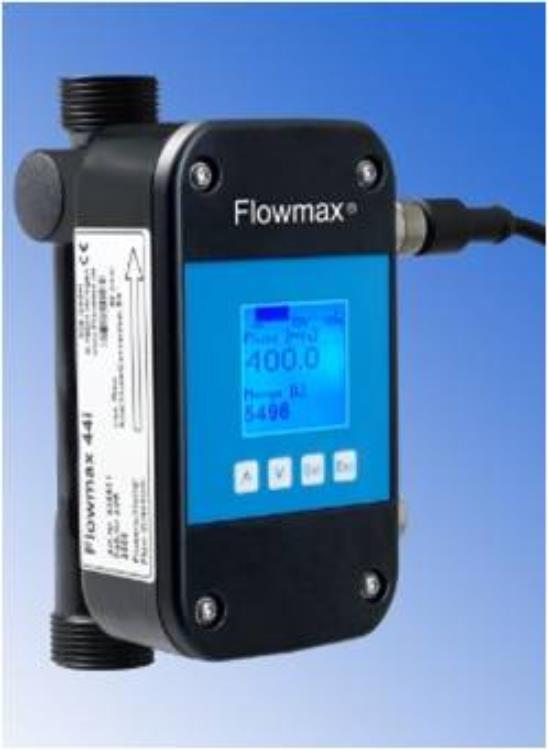

Flowmax 44i PPSU

DN 10; 0,3 - 21 l/min

DN 15; 0,9 - 36 l/min

DN 20; 3,5 - 60 l/min

DN 25; 5,0 - 240 l/min

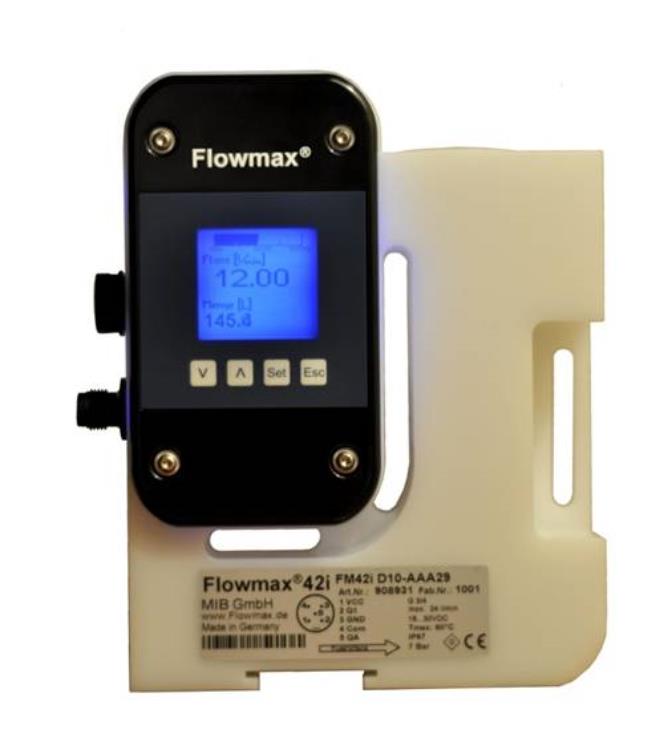

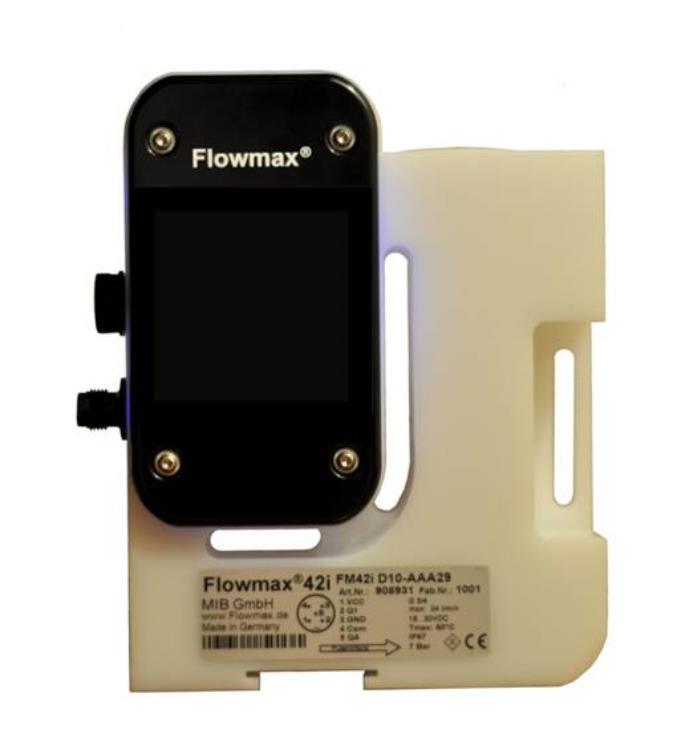

Flowmax 42i PEHD，PP

DN 05; 0,024 - 3,0 l/min

DN 07; 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min

DN 15; 0,9 - 60 l/min

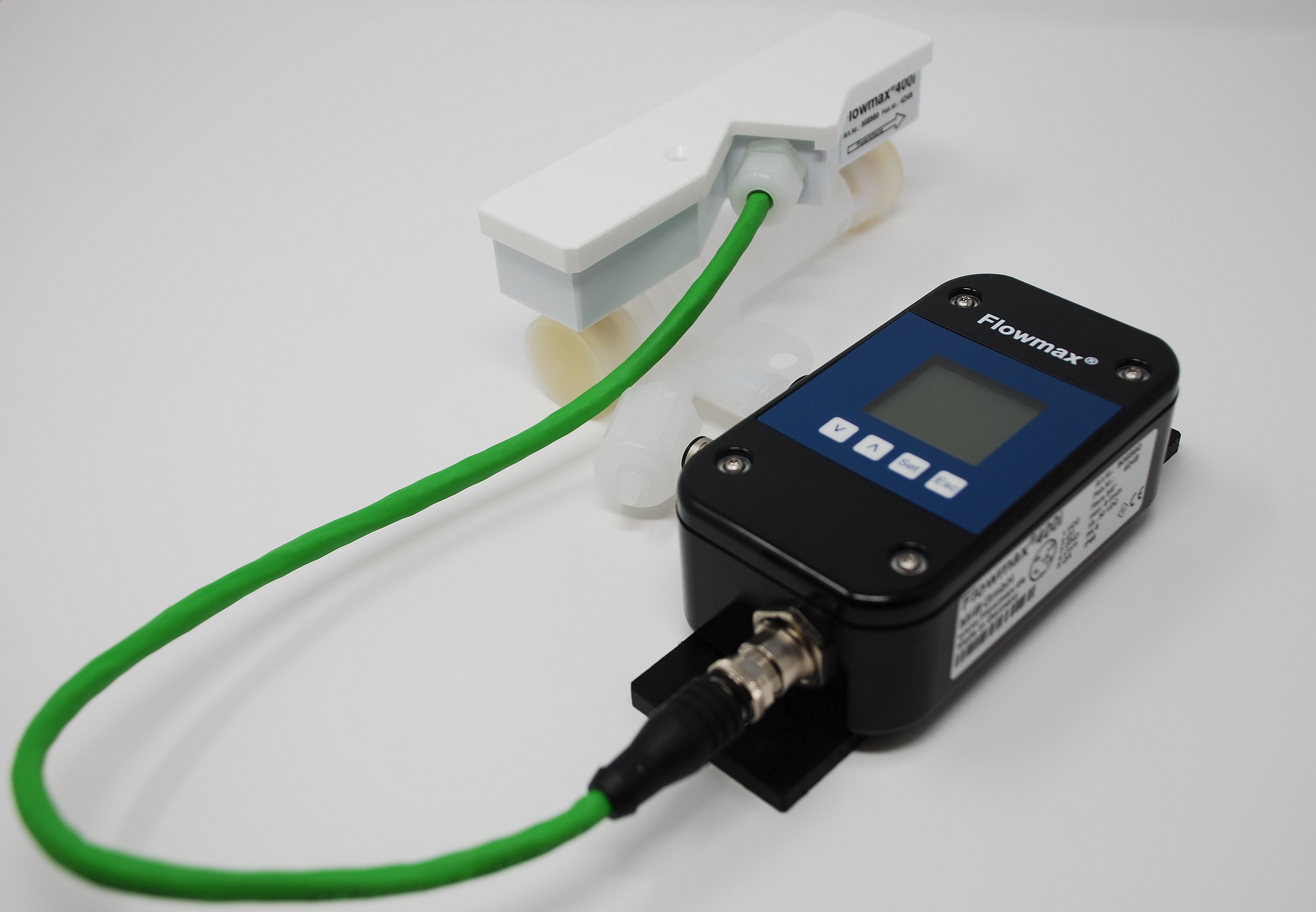

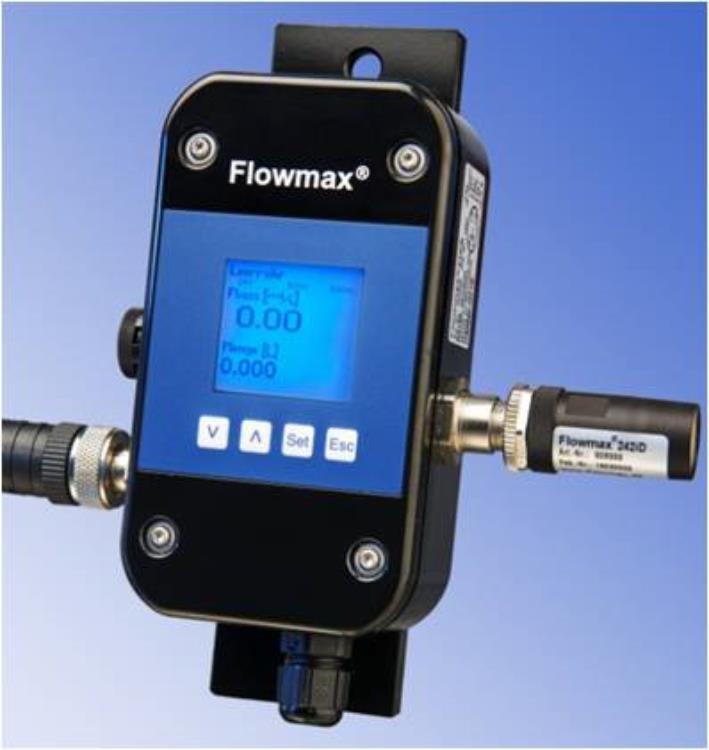

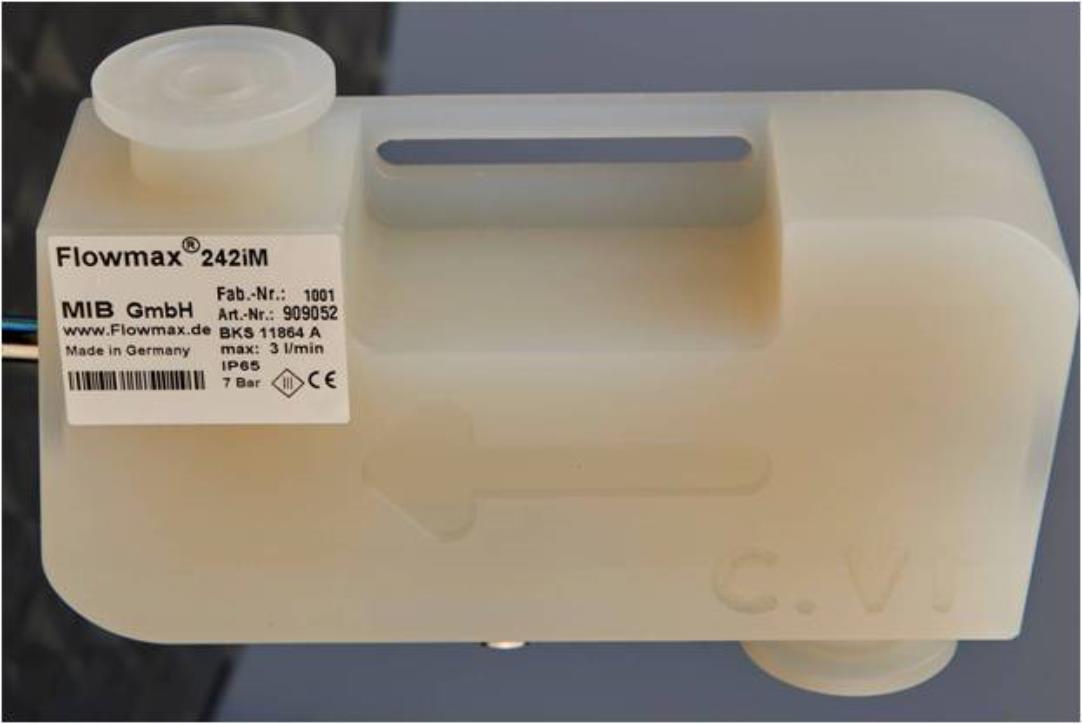

Flowmax 242i, PP (life science single use生命科學 單獨使用)

DN 05; 0,024 - 3,0 l/min

DN 07; 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min

Flowmax 242i Bio-Pharma (single use) market生物制藥市場

?小尺寸， FM 242i 聚丙烯， VI, DN 5 - 10, FDA認證材料

?適用于在線超聲波流量計的最大流量范圍

?流量范圍從1升/小時最大到1.440升/小時(所有通徑)

?低的壓力損失

?緊湊型流量計設計、身體和電子器件分體設計距離2m。模擬-數字-通信信號

?超聲波運行時間輸出，用于介質分析

?高速測量4ms進行完整的流量計算

?批量低至0.5秒，用于完整步驟(需要快速閥和PLC)

?所有相關的參數，都可以通過帶有真實文本的手持設備，進行編程

?實際測量精度< 1%，并對每個流量計進行數據記錄

?基本閥體，清潔和雙重包裝交貨

?實際校準數據提供在電子狗中。在使用前，電子部件會檢查帶電子狗的傳感器的兼容性

?這個解決方案是獨特的。

Flowmax 54i PEHD

DN 25; 5,0 - 180l/min

DN 32; 9,0 - 300 l/min

DN 40; 18,0 - 480 l/min

DN 50; 36,0 - 900 l/min

Flowmax 400i PFA

DN 07; (0,03) 0,09 - 6,0 l/min

DN 10; 0,3 - 24 l/min

DN 15; 0,9 - 60 l/min

DN 20; 1,2 - 120 l/min

Flowmax 400i and Flowmax 54i  半導體市場

?小尺寸， FM 400i PFA, DN 7 – 20

?大尺寸DN 25 – 50 特氟龍(PEHD 500)，Georg Fischer union thread

?最大流量范圍，在線超聲波流量計，在HP惠普行業

?流量范圍：1,8l/h up - 54.000 l/h (各種尺寸)

?進出口在同一軸線上，管道無錯位現象

?低壓力損失

?緊湊型流量計設計,一體化，模擬-數字-通信信號

?超聲波運行時間輸出，用于介質分析

?高速測量4ms進行完整的流量計算

?批量低至0.5秒，用于完整步驟(需要快速閥和PLC)

?所有相關的參數，都可以通過帶有真實文本的手持設備，進行編程

?最好的EMV解決方案

?防爆EEX Zone 2(EEX 1Zone正在設計，2021會有)FM 400i

?實際測量精度< 1%，

?每個流量計的實際校準數據文件

材料PE-HD：高密度聚乙烯high density polyethylene：最大只有50攝氏度，不能再多了。否則材料結構就會變形。溫度是0-50攝氏度。

Flowmax 42i ，PE-HD光伏行業，不會花費很多錢（特氟龍材料也很好，但是只是用于介質很熱和腐蝕性的情況）

大部分時間，光伏行業溫度是22攝氏度，價格還好。

特氟龍材料非常好，可以用于腐蝕性材料，目前MIB的flowmax可以達到100°C。

Flowmax 400i 特氟龍材料。

MIB（flowmax）的產品優點：

flowmax超聲波流量計的管道里面是空的，沒有可移動部件，因此不會堵塞。相比之下，如果用渦輪流量計，里面有渦輪，可能會導致介質堵塞問題。

使用flowmax超聲波流量計可以清晰地看到完全由塑料制成的管道的內部，有顆粒能看得到。如果客戶已經在管道中填充了一些顆粒進去，那么顆粒就會存在在那里。如果使用渦輪流量計，故障時里面的渦輪會堵塞管道，導致生產終止。

flowmax超聲波流量計的管道里面是空的，介質正常流動，即使故障，沒有流量信號傳給設備，但是生產線還是可以工作。而且不影響其他設備正常運轉發出信號，沒有必要立刻停止產線，因?yàn)闆](méi)有任何部件會進入流體影響生產過程。

?非接觸流量測量技術

?精確的測量結果

?沒有活動部件，因此無磨損

?自由管截面

?低維護

?高重復性

?高功能安全性/低操作風險

?緊湊設計

?多功能流量計

-流量測量

-空管檢測

-濃度的質量控制

?預選和校正數量的集成劑量功能

?優異的耐化學性

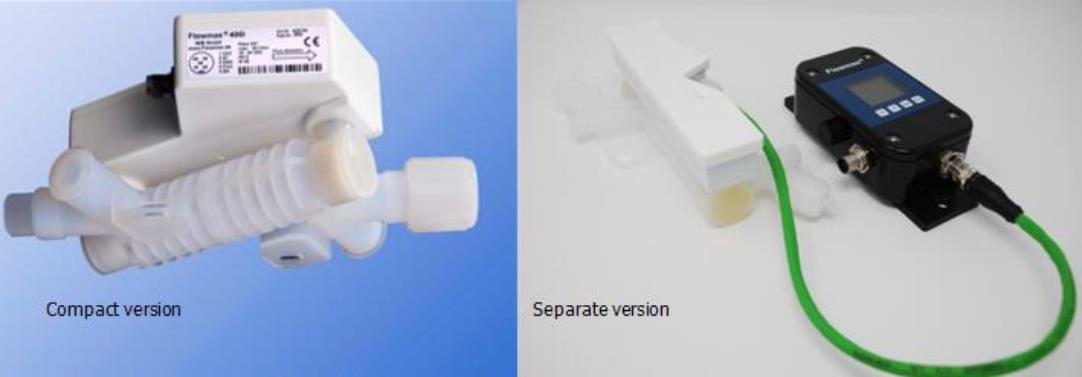

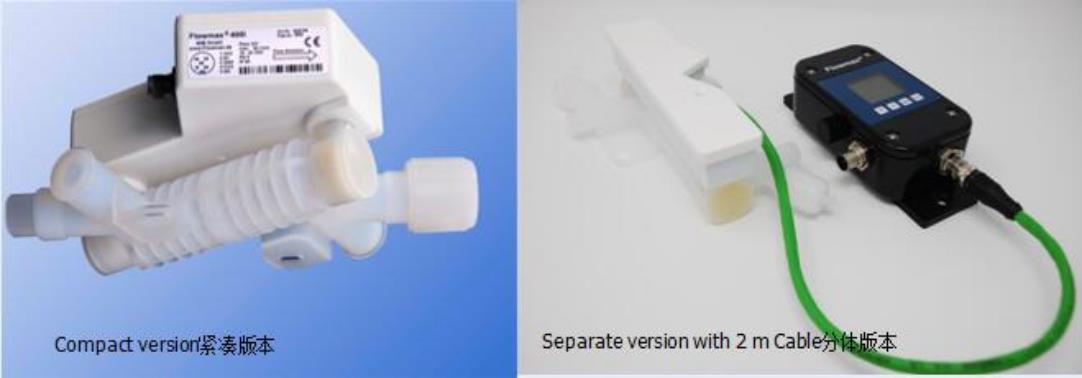

Flowmax 400i PFA

?如果需要顯示，對于溫度高于60°C和/或占用空間小的情況，請使用單分體版本

?所有介質接觸部件都是在潔凈室，在注塑過程中， PFA顆粒做成，在HP條件下。 ?DN 07; (0,03) 0,09 - 6,0 l/min; DN 10; 0,3 - 24 l/min; DN 15; 0,9 - 60 l/min; DN 20; 1,2 - 120 l/min.

?最小數量到1l/h連續流量的應用，都安裝在現場，HP工業

?隔膜泵，和蠕動擠壓泵，出來的振蕩液體流量，都能非常好的測量。

?由于信號處理和輸出響應時間非?？?，與PID控制閥或泵相結合效果非常好。閥門的反應時間達到0.2秒!

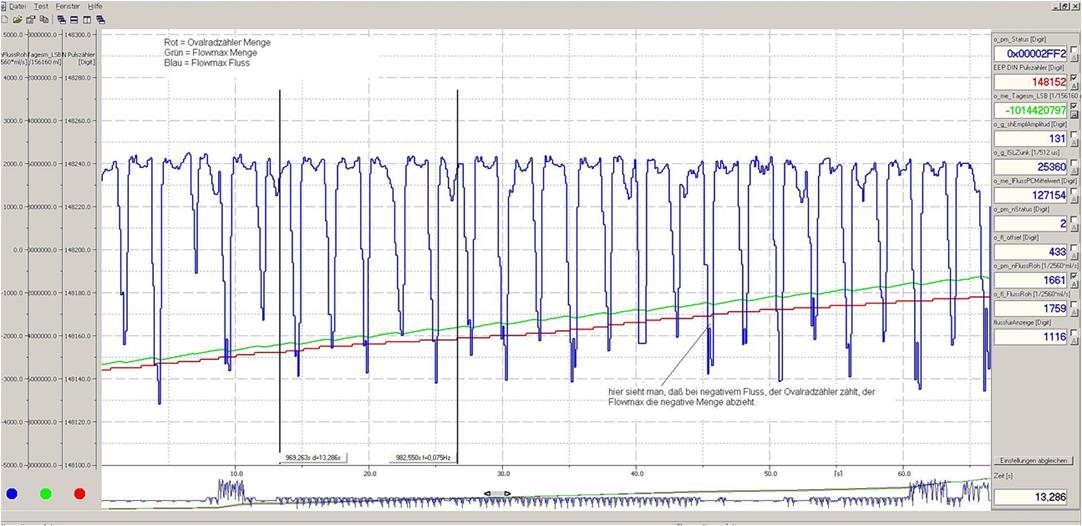

Typical flow pattern pumping the liquid with peristaltic pump

用蠕動泵泵送液體，典型流動方式

如果流量計的讀數與Flowmax(每秒250個讀數)一樣快，那么整個流程都會被記錄下來，并得到非常出色的處理。這適用于所有帶有泵和閥門的過程。

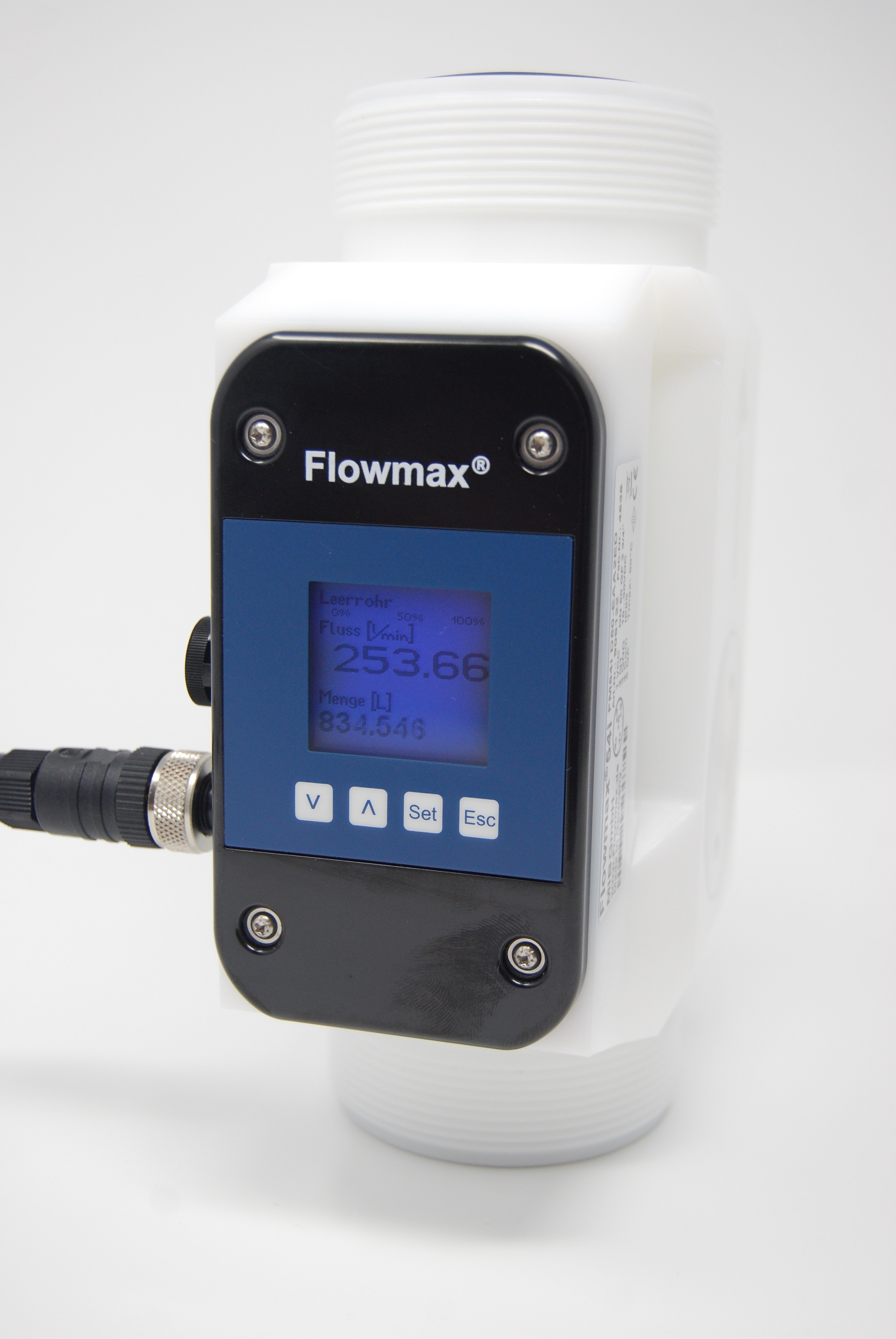

Flowmax 54i PEHD

?全自由流道、自由管道截面超聲波流量計  基準

?非常適用于冷卻回路、流體和化學供應監控

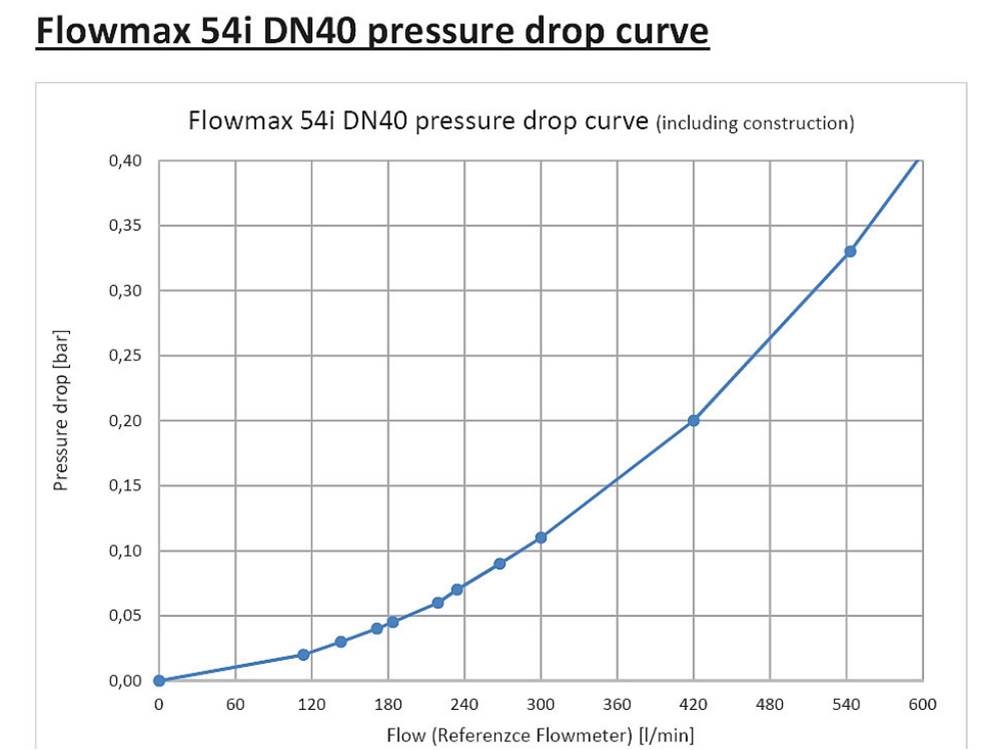

?最小的壓降，最大的流量范圍覆蓋非常大的流量動態

?計量高濃度化學液體(動態混合)，PID控制，主流量監控

?PEHD 500閥體帶Georg Fischer union螺紋

?電子部件可以無聚砜蓋，然后分膠封裝

?對于這種公稱直徑，MIB塑料內置裝置是獨特的。

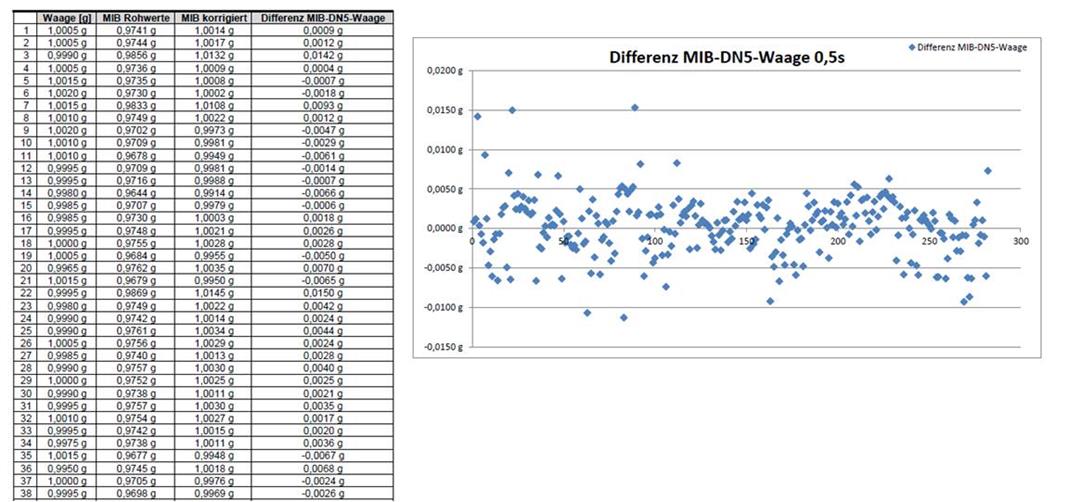

Low feed 低進給 with Flowmax 42i, DN 5, medium oil介質：油

Sound velocity measurement. Part of Flowmax (Option)

聲音速度測量，可選功能

超聲波流量測量特點:

?超高純度水、化學品和泥漿的流量測量

?測量管由PEHD、Teflon（聚四氟乙烯樹脂）、PP（聚丙烯）、PPSU（聚亞苯基砜樹脂）制成，外殼防護等級IP65

?有或沒有集成顯示

?尺寸DN 25;32;40;50:  流量范圍5 - 900 l/min

?測量精度和重復性<1%,

?非?？斓淖x取流量，從4毫秒，16毫秒后模擬輸出改變

?介質環境溫度0°- +50°C(32°F - 122°F)

?最大流體壓力可達10bar

?總線連接(RS 485 5, Modbus，…);模擬/數字輸出，報警輸出

?集成:空管檢測功能

?溫度傳感器不接觸介質

?超聲波運行時間輸出用于介質分析

Flowmax流量計FM400i
